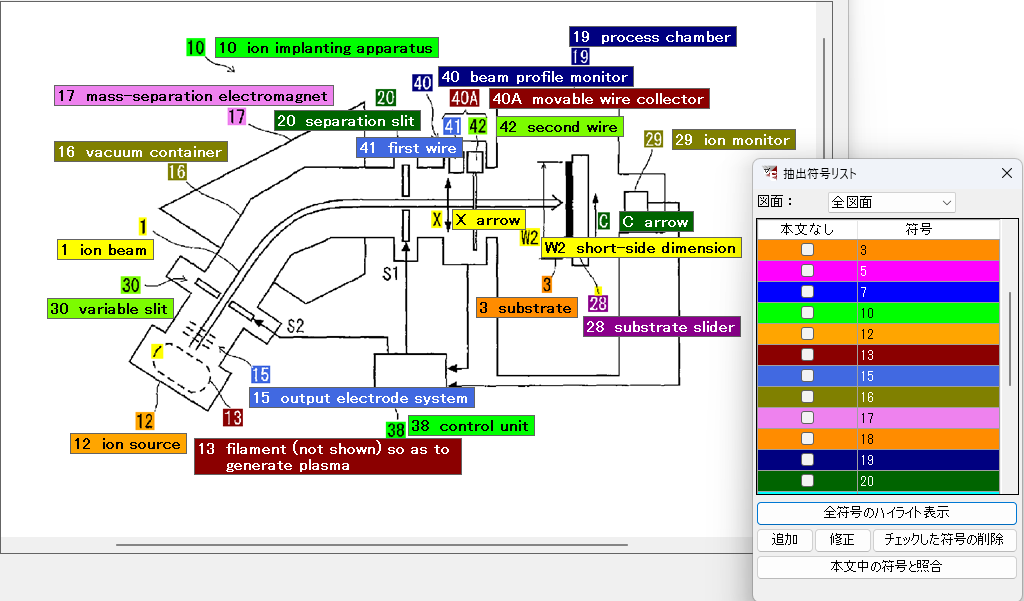

1. 図面符号チェック

1
図面符号チェック

図面から符号を抽出し、抽出した図中の符号と本文を照合

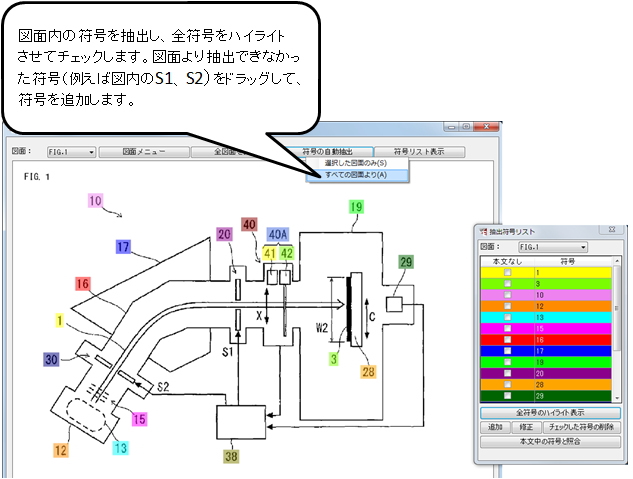

2. 図面上の符号抽出

2
図面上の符号抽出

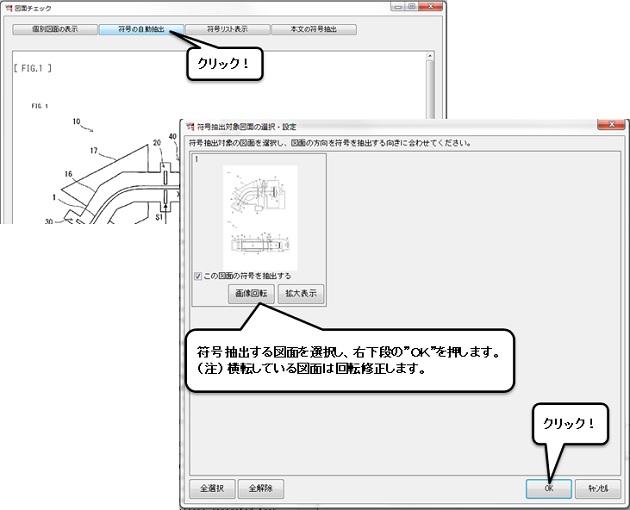

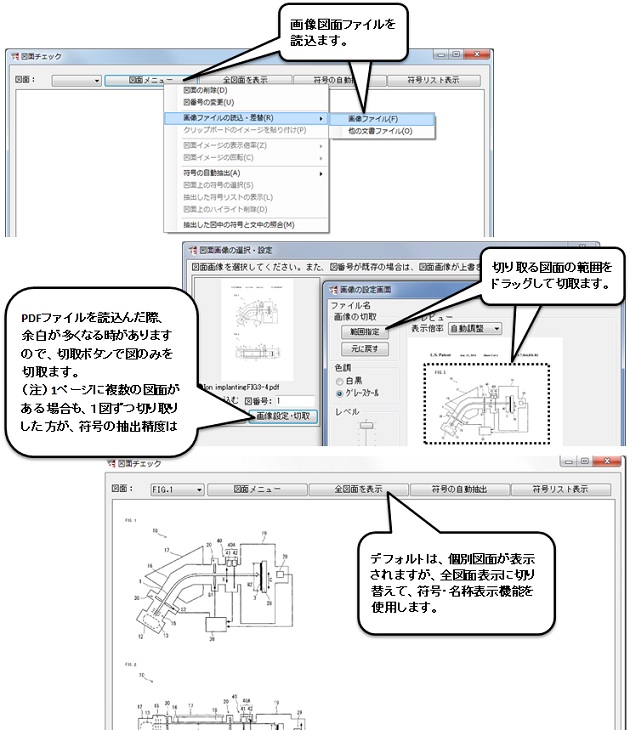

(1)図面の読み込み

(2)図面上の符号をOCRにて自動抽出

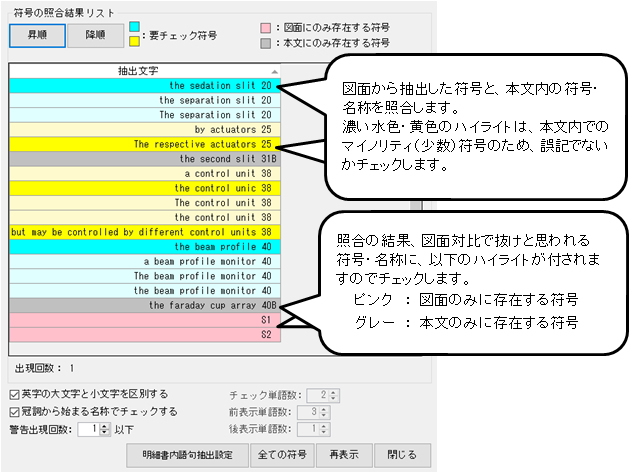

(3)本文と図面上の符号誤記チェック
　　　　　　　↓
　　＜チェックできる誤記＞
　　・本文にあって図面上にない符号チェック
　　・図面上にあって本文にない符号チェック

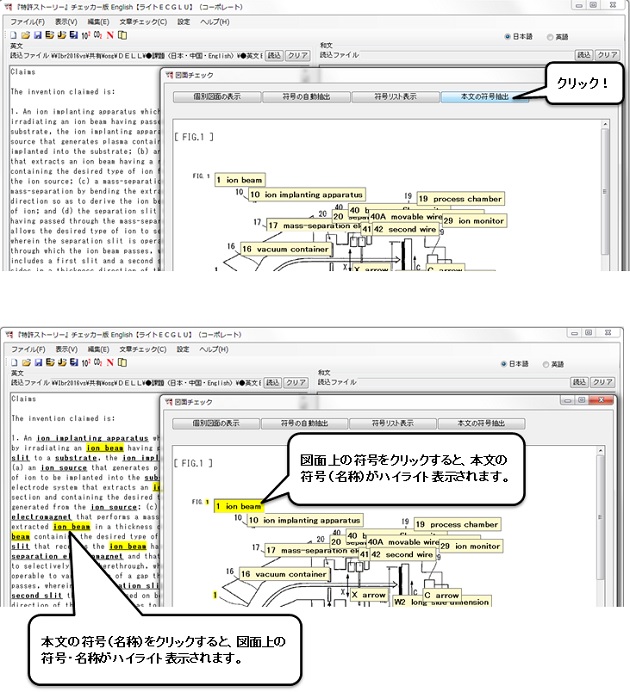

3.本文の符号（名称）と
　図面上の符号を相互リンク

3
本文の符号（名称）と
図面上の符号を相互リンク

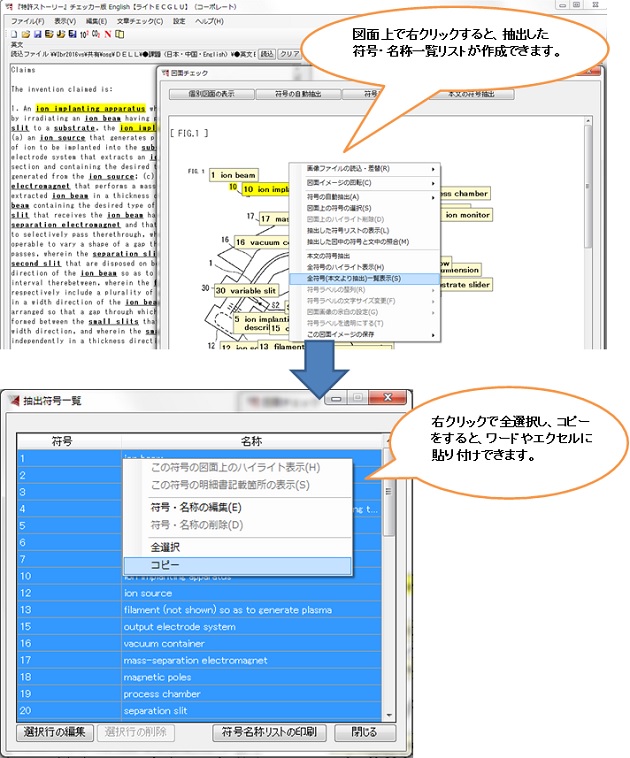

4.本文内の符号･名称の一覧リスト化

4
本文内の符号･名称の一覧リスト化
